CAPO - Multiple Preamp

O CAPO é um poderoso pré-amplificador e D.I. capaz de oferecer sons limpos de qualidade de estúdio, saturações harmônicas e tudo mais que você imaginar. Ele possui quatro pré-amplificadores diferentes, duas saídas XLR balanceadas e inúmeras possibilidades de roteamento em um formato amigável para pedalboard.

Controles e Recursos do Lado Direito

• INPUT: Conector de entrada mono de 1/4" (6,3 mm) que alimenta o DIRECT OUT D.I. localizado no painel traseiro.
• PARALLEL OUT/SEND: Conector de 1/4" (6,3 mm) que é uma cópia exata do sinal que chega na entrada (INPUT). Pode ser usado como uma saída paralela passiva não bufferizada (tuner out) ou para enviar o sinal para outros pedais, fechando o LOOP PRE ao conectar no RETURN.
• RETURN: Conector de entrada mono de 1/4" (6,3 mm) que alimenta o estágio de ganho do pedal CAPO.

Controles e Recursos do Painel Frontal

O painel frontal possui dois switches que ativam duas seções diferentes de pré-amplificação, rotuladas como A-SIDE e B-SIDE.

• A-SIDE:

  • GAIN: Controla o ganho de entrada dos circuitos de saturação (J e F).
  • STYLE: Mistura dois circuitos de saturação diferentes, rotulados como J e F.
  • DEEP: Proporciona um aumento nas frequências graves.
  • BITE: Adiciona um leve aumento nos médios-altos.
  • BASS: Controla as frequências baixas presentes no sinal (±12dB @80Hz).
  • MID: Controle semi-paramétrico ativo para frequências médias (±9dB @100Hz-10KHz).
  • HIGH: Controla as frequências altas presentes no sinal (±12dB @4KHz).
  • BLEND: Mistura um pré-amplificador limpo de ganho fixo com os circuitos de saturação.
  • LEVEL: Controla o nível de sinal enviado para o PREAMP OUT D.I. e o jack de saída (OUTPUT).

• B-SIDE:

  • GAIN: Controla o ganho de entrada do B-SIDE.
  • LEVEL: Controla o nível de sinal do B-SIDE.
  • B->A A->B: Permite rotear a seção B-SIDE do pedal antes ou depois da A-SIDE.

Controles e Recursos do Painel Esquerdo

• OUTPUT: Saída mono de 1/4" (6,3 mm) do pedal.
• LINK A-SIDE: Liga o pré-amplificador A-SIDE ao que estiver conectado no LOOP POST.
• LINE OUT/SEND: Cópia da saída mono, usada para um segundo sinal de saída ou para conectar outros pedais no LOOP POST.
• RETURN: Entrada de retorno após o LOOP POST.
• LPF: Ativa um filtro passa-baixas que corta suavemente as frequências muito altas do sinal.

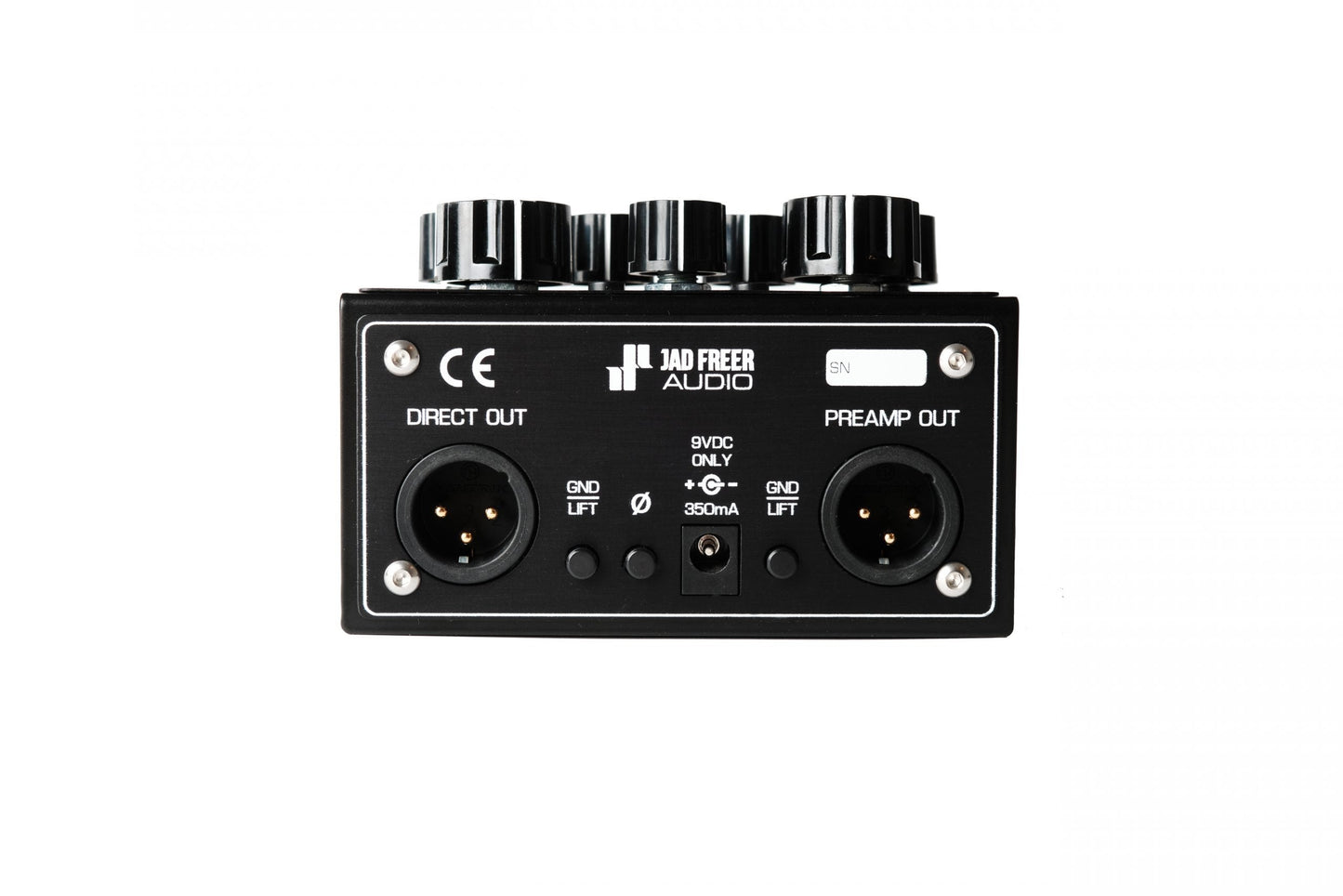

Controles e Recursos do Painel Traseiro

O CAPO possui duas saídas XLR balanceadas de qualidade de estúdio que funcionam enquanto o pedal está ligado.

• DIRECT OUT: Saída XLR balanceada que é roteada diretamente após a entrada (INPUT).
• GND/LIFT: Elimina ou reduz ruídos indesejados no sinal D.I.
• Ø: Inverte a polaridade da saída balanceada DIRECT OUT.
• POWER INPUT: Conector de alimentação padrão 9V, centro negativo.
• PREAMP OUT: Saída XLR balanceada roteada após todos os pré-amplificadores, EQ e loops.

O CAPO é uma obra de amor e dedicação, concebido e feito à mão pela equipe da JF AUDIO para você fazer música (e facilitar sua vida). Conecte uma fonte mono ao jack de entrada e aproveite o pedal!
